概 述：

　　UBG3系列高溫高壓玻璃板液位計是我公司在多年生產儀表的基礎上，引進吸收國外先進技術而開發的一種耐高溫高壓的直讀式液位儀表。它廣泛應用于石油、化工、天然氣、電力、冶金等多個領域的高溫高壓容器內介質的液位觀測。

工作原理：

　　UBG3系列高溫高壓玻璃板液位計的儀表主體采用高強度優質材料鍛制加工而成，同時選用耐高溫高壓的玻璃、高強墊片及防腐墊，利用連通器原理和光的透、反射原理可直接觀測高溫高壓容器內介質的液位或界位。

產品特點：

●液位計強度高、耐高溫、耐高壓、耐腐蝕。
●液位顯示清晰、直觀。
●可實現紅綠雙色顯示和無盲區連續指示。
●結構簡單，安裝、操作、維護方便，運行安全、可靠。

主要技術參數：

●中心距：≤3000mm
（可根據用戶需要特殊制作）
●公稱壓力：≤PN42.0MPa
●工作溫度：≤450℃
●自動封閉壓力：≥0.3MPa
●沖洗、排污接口：NPT1/2″內螺紋
（可根據用戶需要特殊制作）
●伴熱蒸汽壓力：≤1.0MPa
●伴熱夾套接頭：G1/2″外螺紋
（可根據用戶需要特殊制作）
●接液材質： 碳鋼、不銹鋼
（可根據用戶要求制作）

產品分類：

●UBG3(S)-1高溫高壓透射式(雙色)玻璃板液位計
●UBG3(S)-2高溫高壓透射夾套式(雙色)玻璃板液位計
●UBG3(S)-3高溫高壓反射式(雙色)玻璃板液位計
●UBG3(S)-4高溫高壓反射夾套式(雙色)玻璃板液位計
注：1、除上述類型之外,還生產UBG3W系列無盲區高溫高壓式玻璃板
　　　 液位計和UBG3SW無盲區高溫高壓雙色式玻璃板液位計
　　2、高溫高壓雙色玻璃板液位計不適用于測量如鍋爐等高溫高壓
　　　 容器中含有蒸汽或其它能腐蝕玻璃的介質的液位或界位。

過程連接：

●法蘭連接：HG/T20615-2009 DN20
（可根據用戶需要特殊制作）
注：當中心距超過1400mm時儀表本身自帶支撐架

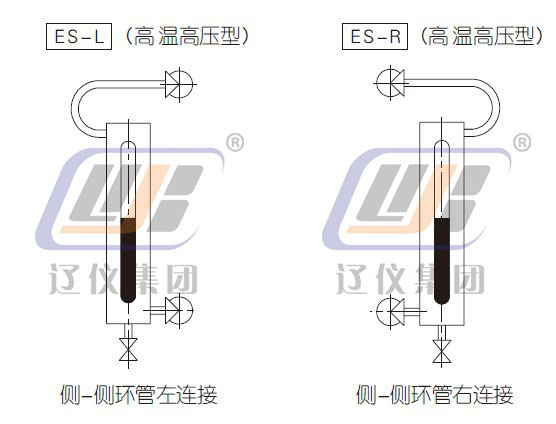

安裝形式：

注：標準安裝形式為側-側環管左連接
